Brännare med centraldrag
– byte av veke steg för steg
t.ex. på en Rayo fotogenlampa

En centraldragslampa är en fotogenlampa som drar in syre till lågan genom lufthål undertill i foten och som därför ger en extra effektiv låga som sprider värme och ljus. De sitter monterade kring ett rör som sticker upp ur oljehusets öppning. De sitter oftast på riktigt stora fotogenlampor, men principen har även tillverkats till miniatyrfotogenlampor och en del storlekar däremellan, men de är inte många.

Centraldragsbrännare fungerar lite annorlunda än de andra stora fotogenlampsbrännarna som man stöter på, nämligen de med vekhiss. Där sitter veken istället fast i en hissanordning under brännaren. Om dessa brännare kan ni läsa mer på sidan om brännare med vekhissar.

Rayo 22 fotogenlampa m.fl. - Hur du byter veke

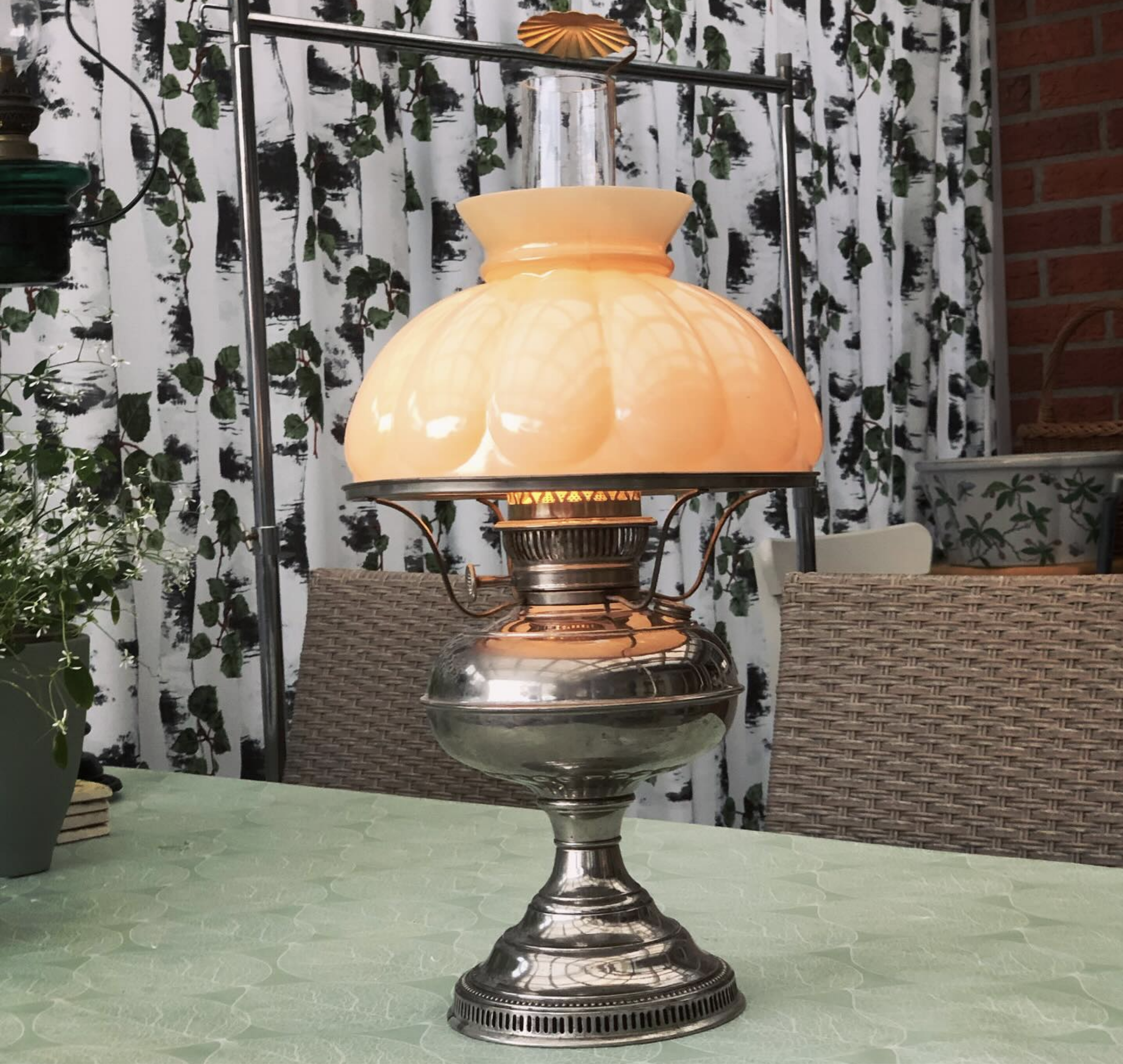

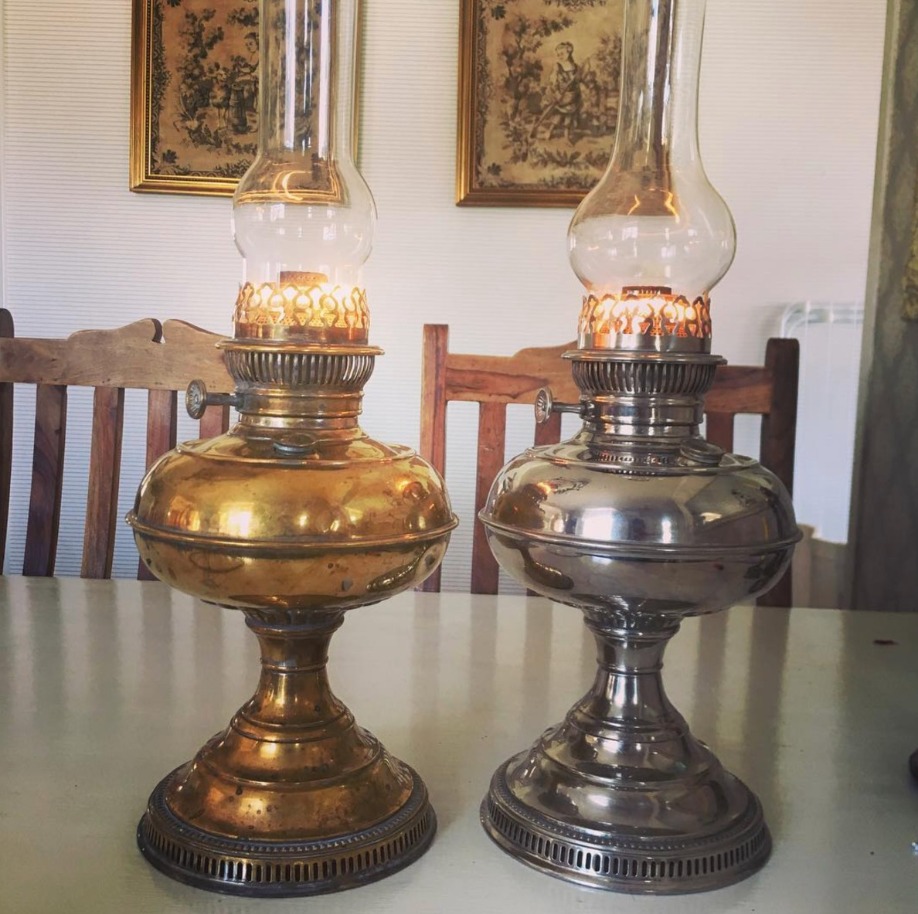

Nu ska vi titta på hur man byter veken på en av de mer kända centraldragsfotogenlamporna som vi hittar i Sverige. En Rayo som ni ser på bilden ovan. Den tillverkades runt 1905 av Bradley & Hubbard i USA och den finns i olika snarlika varianter, t.ex. Royal och Junior. Företaget bildades 1852 och mellan den 7 april 1868 och den 23 december 1913 stod företaget registrerat som innehavare av minst 89 patent inom belysning. Många av dessa patent gällde lamp- och ljuskronedesigner samt olika förbättringar av lampbrännare. Vi skulle tro att Rayo 22 är den mest kända av dem.

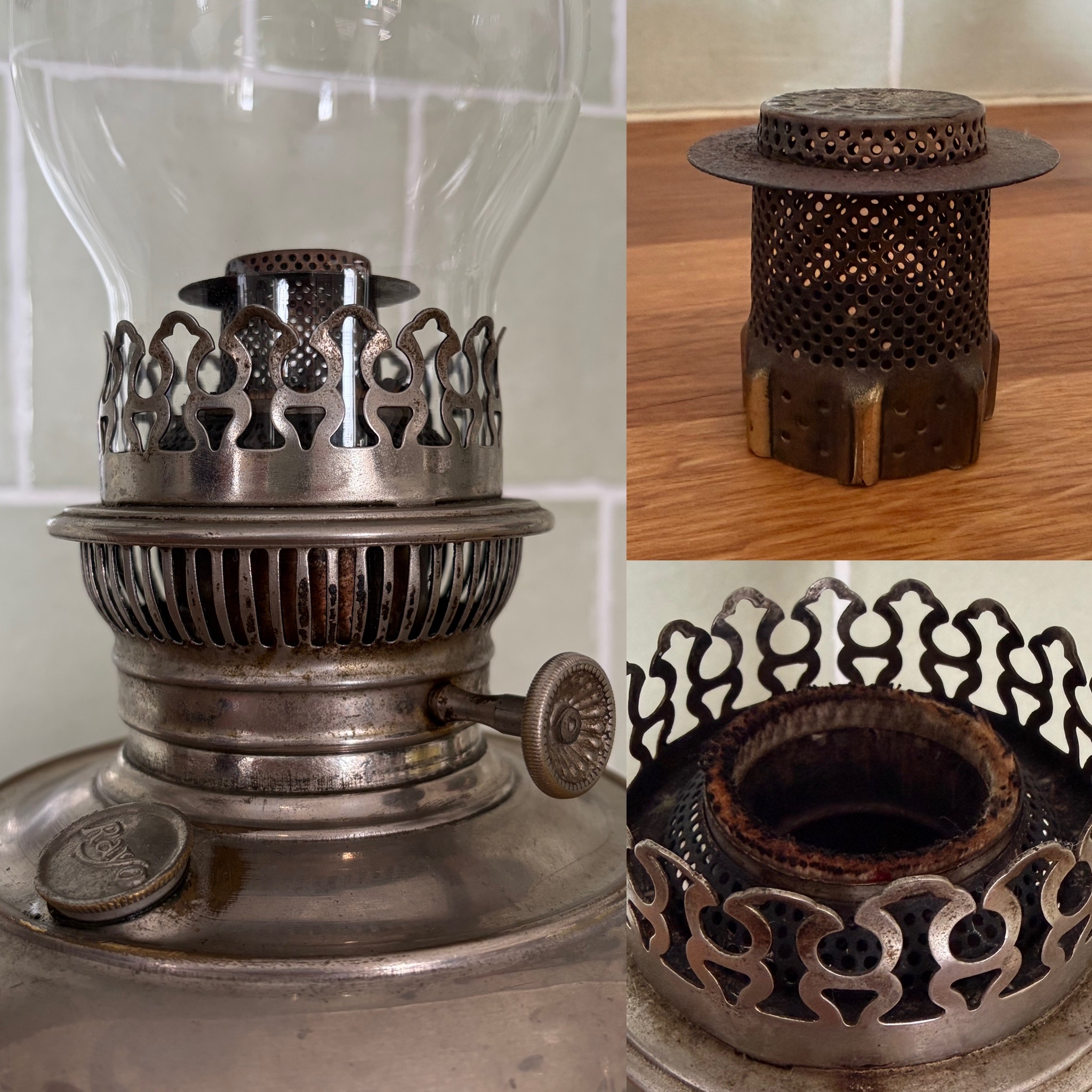

1. Ta av glaset och lyft ut lågspridaren som sitter som en liten hatt överst i brännaren. Bara dra den uppåt. Spreja med lite 5-56 om det trilskas.

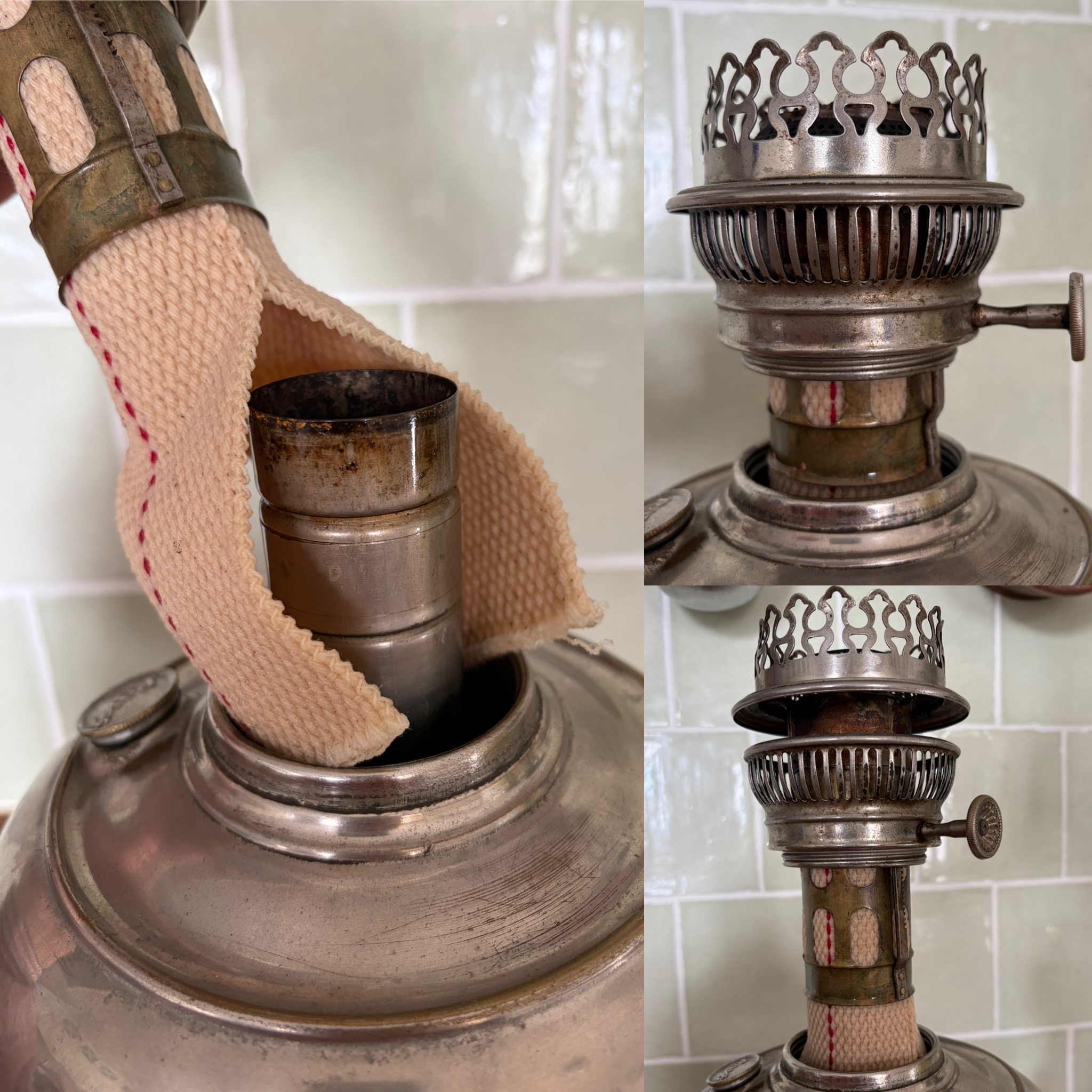

2. Skruva loss brännaren moturs tills den lossnar och dra den sen rakt uppåt så veken och korghylsan som omsluter den släpper taget om centralröret.

3. När brännaren är fri från foten: genom att trycka ihop veken mot centrum, bort från väggarna så den släpper från korghylsans små taggar, så kan du ta bort veken helt från brännaren.

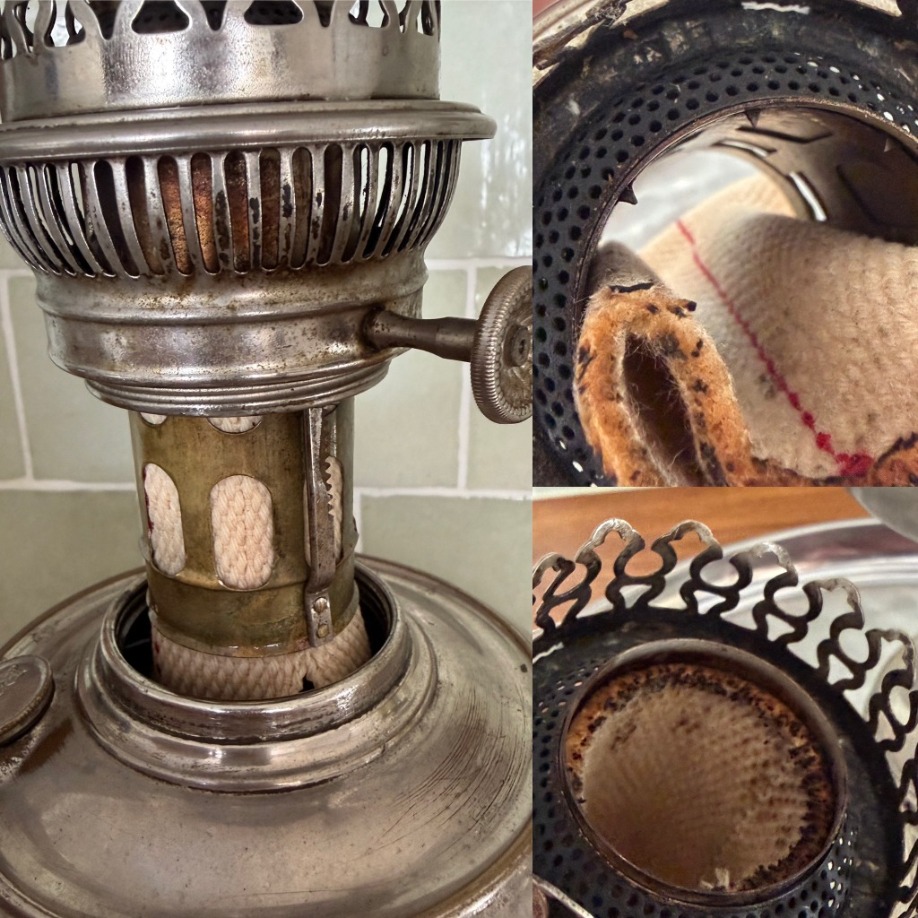

4. Om du vill montera en ny veke så ser du till att korghylsan är nedvriden till sin understa position samtidigt som du monterar den nya veken genom att trycka fast den mot taggarna i korghylsans väggar ungefär 5 mm från toppen av brännaren(där lågan ska vara).

5. Sen placerar du veken över centrumröret och petar ned den i oljehuset och trycker tillbaka brännaren och skruvar fast den. Nu är den redo att brinna under lång tid framåt.

30''' och 40''' centraldragsbrännare

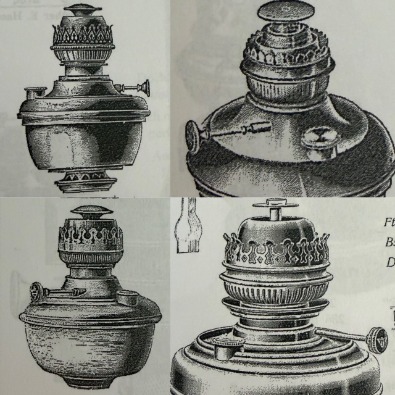

När du ska byta veke på en klassisk centraldragsbrännare som man ofta träffar på i större takfotogenlampor eller i fotogenlampskaminer så gör du ungefär likadant som ovan. De fungerar ungefär som Rayobrännare, men med skillnanden att vekens position styrs genom ett kugghjul som sitter monterat inuti oljehuset på stången med vekratten. Därför är det viktigt att montera tillbaka korghylsan i rätt position så att kugghjulet kan löpa fritt i den del som ser ut som en liten stege.
