Hur man mäter olika delar på en fotogenlampa
Att mäta rätt delar på en fotogenlampa är avgörande för att hitta rätt veke, brännare och lampglas. Många problem med sot, fladdrande låga eller dålig förbränning beror helt enkelt på fel mått.
Det enklaste sättet att mäta är med ett digitalt skjutmått, men en linjal eller tumstock fungerar också bra. Undvik måttband – de svajar lätt och ger ofta fel resultat.
När du mäter ska du alltid mäta i diameter, rakt från kant till kant – aldrig i omkrets.
Det första du behöver göra är att fastslå vilken typ av fotogenlampa du har. Vi på Lysande Sekler arbetar mest med klassiska antika europeiska fotogenlampor som tillverkats i linjemåttet från 1865 och framåt så det är dessa mått vi förklarar här på hemsidan. Men vi kan alltid hjälpa dig med veke och glas även till andra slags fotogenlampor.

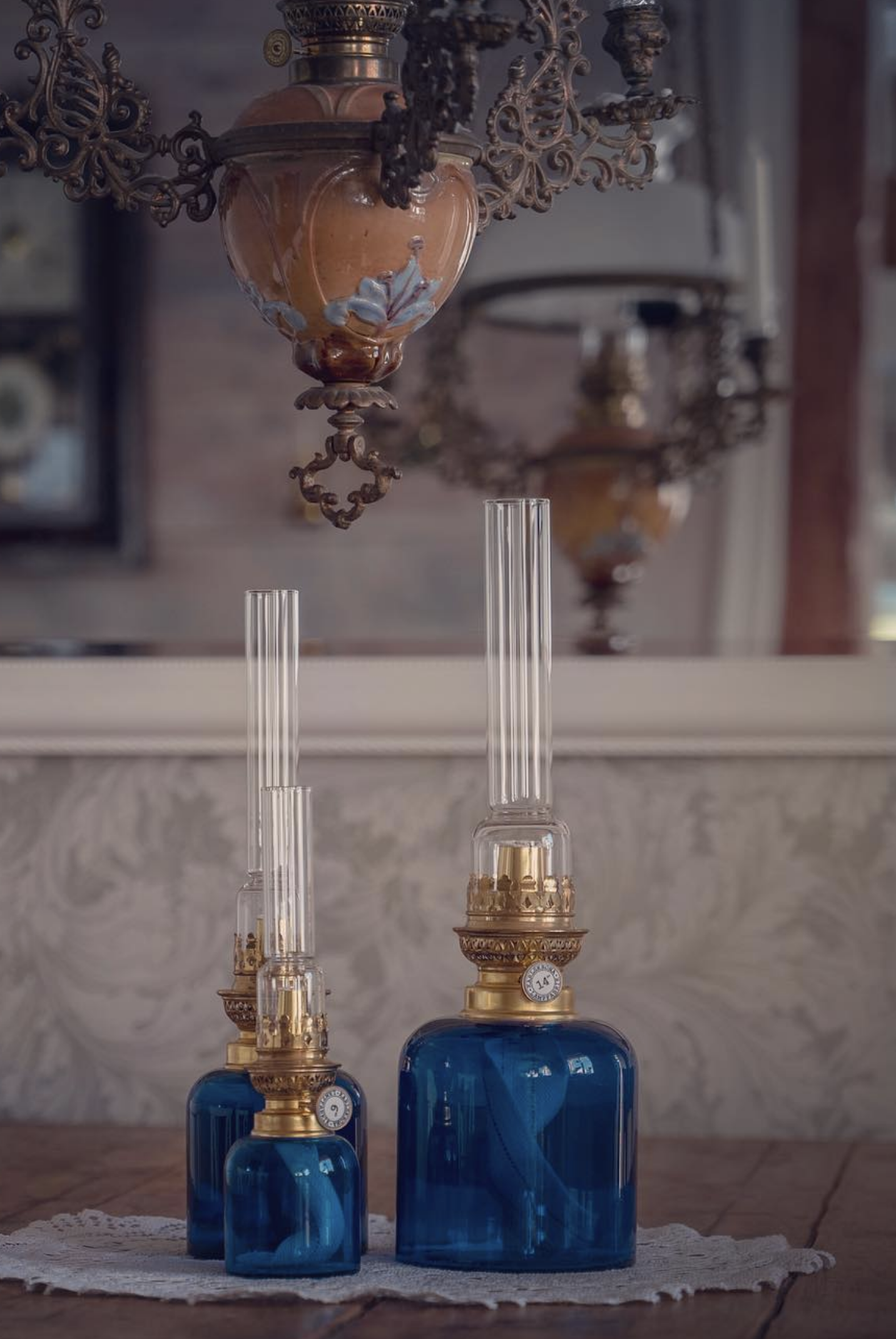

Idag hittar man många moderna fotogenlampor som har egna mått, t.ex. Strömshagas sortiment. Men du kan ändå använda dig av guiden nedan när det gäller hur du ska mäta dig fram till rätt glas och rätt veke på en modernare oljelampa.
På den här sidan visar vi hur du mäter:
Vekens bredd
Brännarens diameter
Lampglasets fot
Öppningen i oljehuset
Så att du kan hitta rätt storlek direkt.
Hur man mäter vekar, brännare och lampglas på fotogenlampor
Har du kvar den gamla veken? Börja där.
Men först – är det rätt veke som sitter i lampan? Det är vanligt att man köper en begagnad fotogenlampa där någon stoppat i “någon veke” som kanske inte alls är avsett för just den brännaren. Kontrollera därför noggrant om veken fyller hela utrymmet överst i brännaren där lågan ska vara. Är det en flatbrännare så ska veken fylla hela springans bredd om du tittar i botten på brännaren och är det en rundbrännare så är det viktigt att veken fyller hela cirkeln utan minsta mellanrum där vekens kanter möts.
Fel veke kan orsaka:
-
Fladdrande låga
-
Ojämn förbränning
-
Oljud
-
Kraftig sotbildning
-
Dålig lukt i rummet
Rätt veke är avgörande för att lampan ska fungera som den ska.

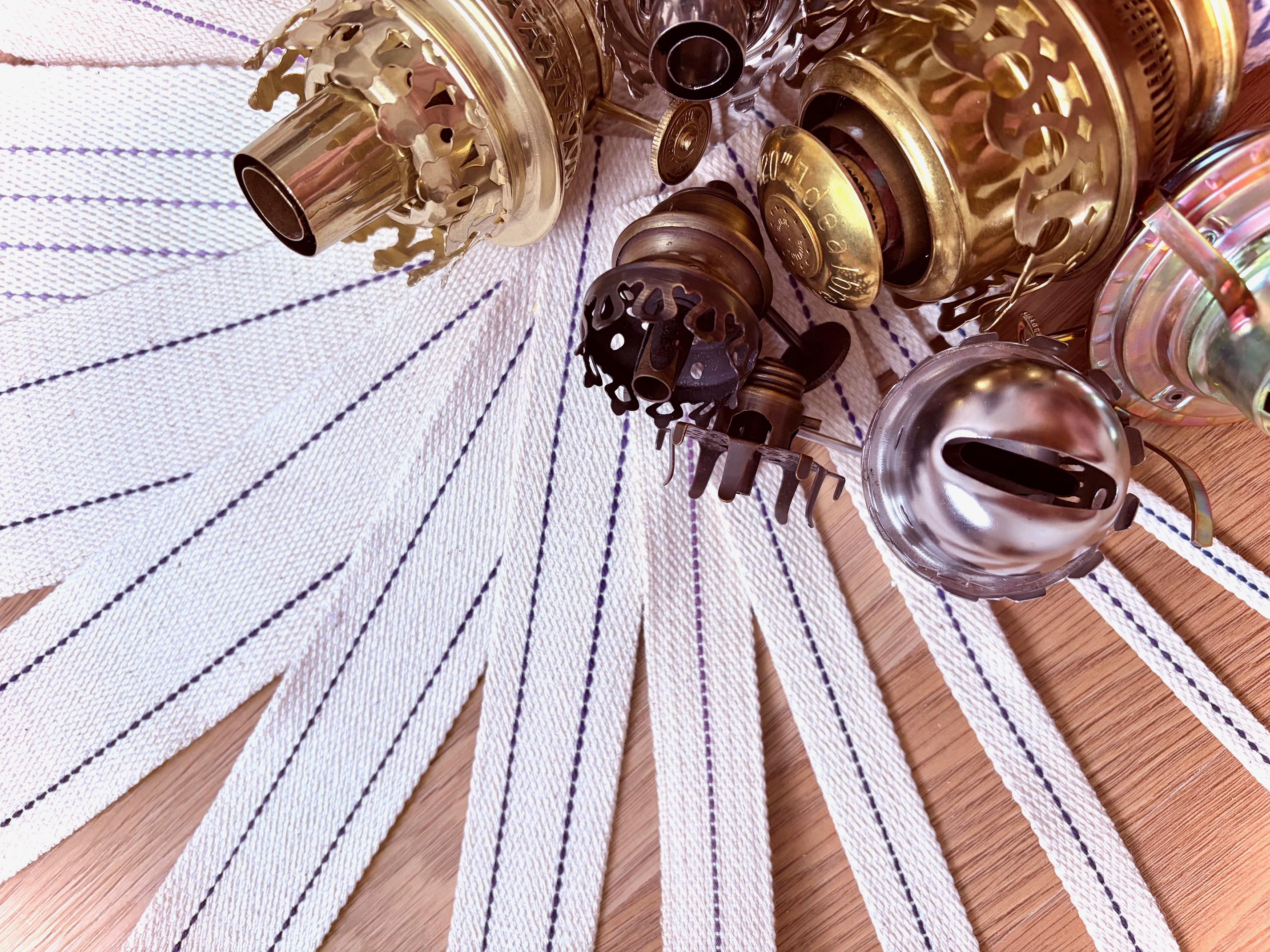

Så mäter du en veke korrekt
-
Ta ut veken ur brännaren, låt den aldrig sitta kvar i brännaren
Mät aldrig överst i brännaren där lågan är för dessa mått kan variera
-
Lägg veken platt på ett bord och mät hela bredden i mm
Exempel:
En veke som är cirka 50 mm bred motsvarar ungefär 10''' (10 linjer) i linjemått.

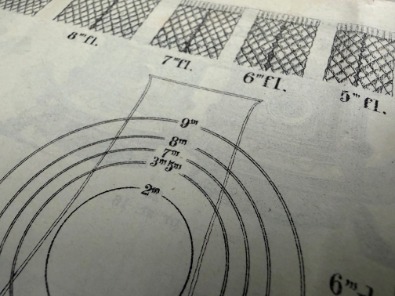

Kom ihåg att linjemåttet i praktiken bygger på ett halverat mått från äldre mätmetoder, vilket kan göra att millimetermåttet och linjemåttet inte verkar logiska vid första anblick.
OBS: Ofta har äldre vekar dragit ihop sig 1-3 mm så det är vanligt att man behöver köpa ett bredare mått på den nya.
Hur du mäter veke till en flatbrännare
Har du en flatbrännare till fotogenlampa – alltså en brännare där veken kommer upp som ett rakt band – är det enkelt att mäta rätt veke.
Så mäter du veke till flatbrännare
-
Skruva loss brännaren från fotogenlampan
-
Vänd den upp och ned
-
Mät bredden på springan där veken sitter
Det är springans bredd som avgör vilken vekbredd i mm du ska ha.
Exempel:
Har du en springa som är 20 mm bred ska du ha en 20 mm veke.
Viktigt att tänka på:
-
Veken ska fylla hela springan
-
Den får inte vara för smal (då blir lågan ojämn)
-
Den får inte vara för bred (då går den inte ner ordentligt)
Rätt veke ger:
-
Stabil låga
-
Mindre sot
-
Bättre förbränning
-
Längre livslängd på lampglaset
Flatbrännare mäts alltså direkt i millimeter – vilket gör dem lite enklare än rundbrännare.

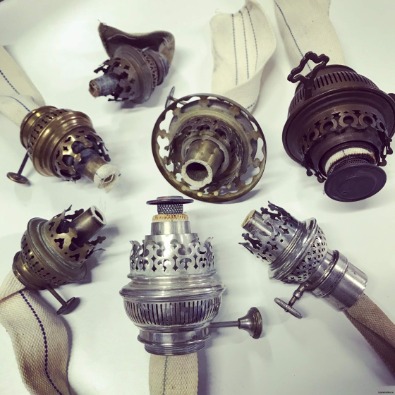

Att mäta veke till en rundbrännare (kosmos- eller matadorbrännare) är lite annorlunda. Här kommer veken upp i en cirkelform, vilket gör det svårare att bara mäta med linjal. Så istället använder man linjemått (''' – linjer).
Så tar du reda på rätt storlek
-
Mät hur stor diametern är där lampglaset ska bottna innanför kronan. Se fler bilder nedan.
-
Eller mät vilken diameter brännaren har i botten över gängan, se bild nedan på sidan.
-

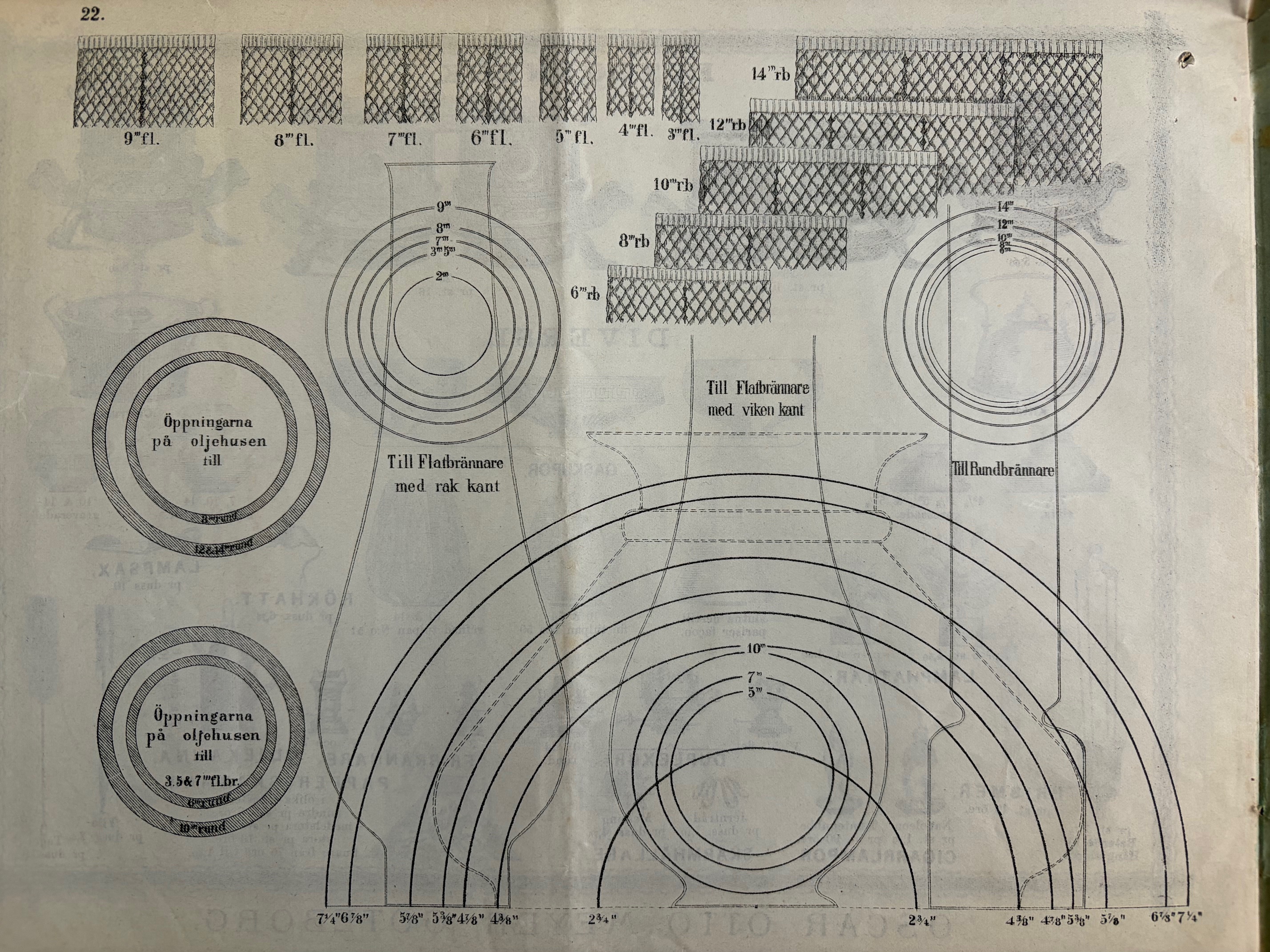

Kontrollera storleken i en omvandlingstabell.
Har du t.ex. en 14''' brännare så ska du ha en 14''' veke. Den är 67 mm bred.
Du kan testa det mått du kommit fram till genom att klippa en remsa från ett tjockare A4-papper i rätt dimension och se om det fyller ut den C-formade springan under brännaren eller om det fyller cirkeln överst där lågan ska vara. Tänk bara på att den övre cirklen där veken tittar ut har en yttervägg och en innervägg. Så försök hålla pappret i mitten mellan dessa för att det ska bli korrekt. Veken är mycket tjockare än papper nämligen.
Viktigt att känna till
Det finns vissa ovanliga modeller – både äldre och modernare – som inte alltid följer standardmåtten exakt. I dessa fall kan millimetermåttet skilja sig något trots att linjemåttet är samma.
Men i de allra flesta fall fungerar linjesystemet mycket konsekvent. Kontakta oss om du är osäker på måttet!

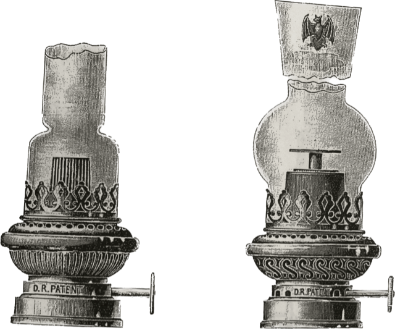

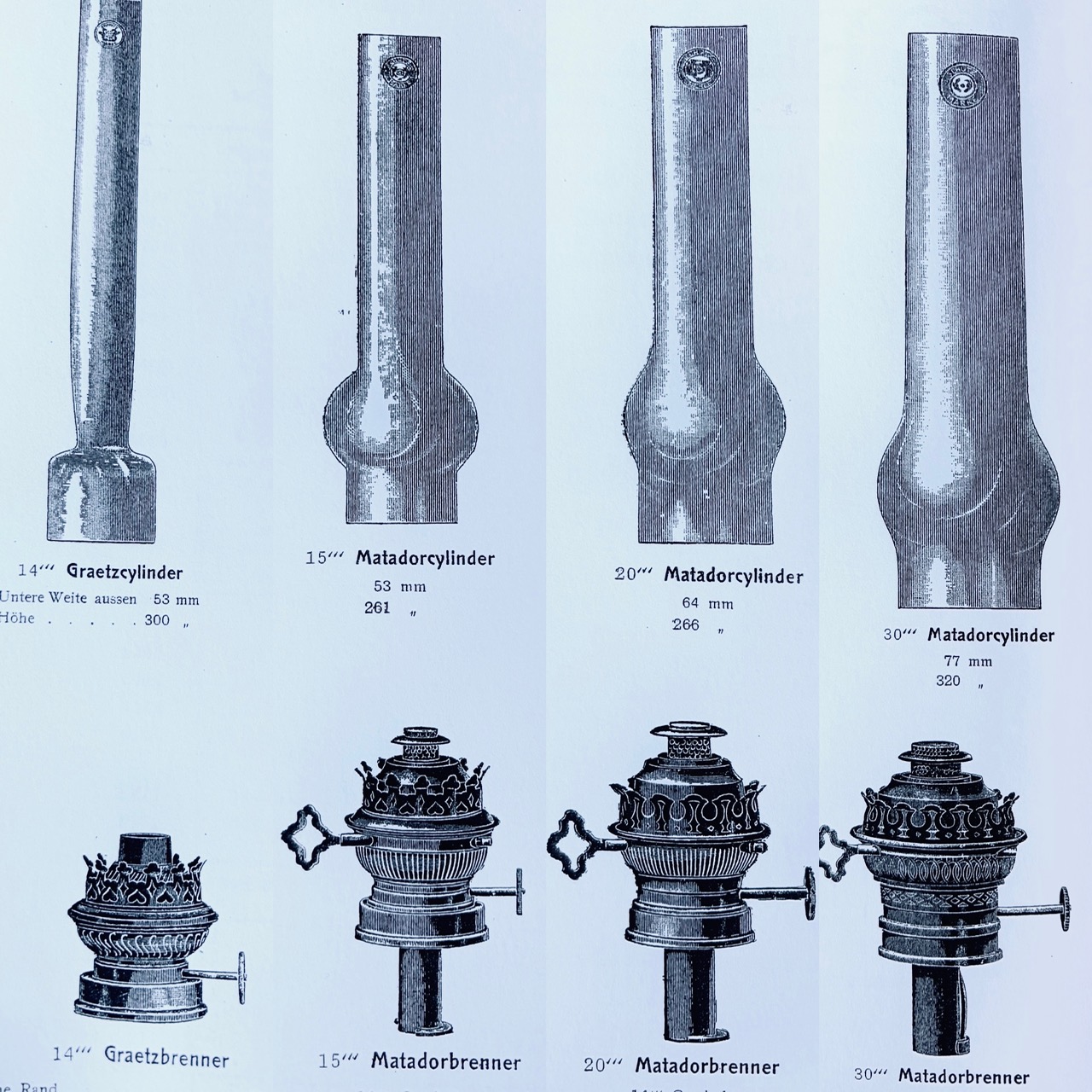

Här är två rundbrännare med samma glas mått: 52 mm - men med olika linjermått. Vi förklarar närmare:
Brännaren till höger har en lågspridare överst och behöver därför ett glas med mer plats för lågan. Detta kallas för matadorglas och brännaren är en matadorbrännare. Storleken kallas därför 15'''.
Den vänstra är däremot i storlek 14''' och ska således ha ett 14''' kosmosglas med smal midja.
Båda brännarna har också olika breda vekar, även om det inte skiljer många mm mellan deras vekbredder.

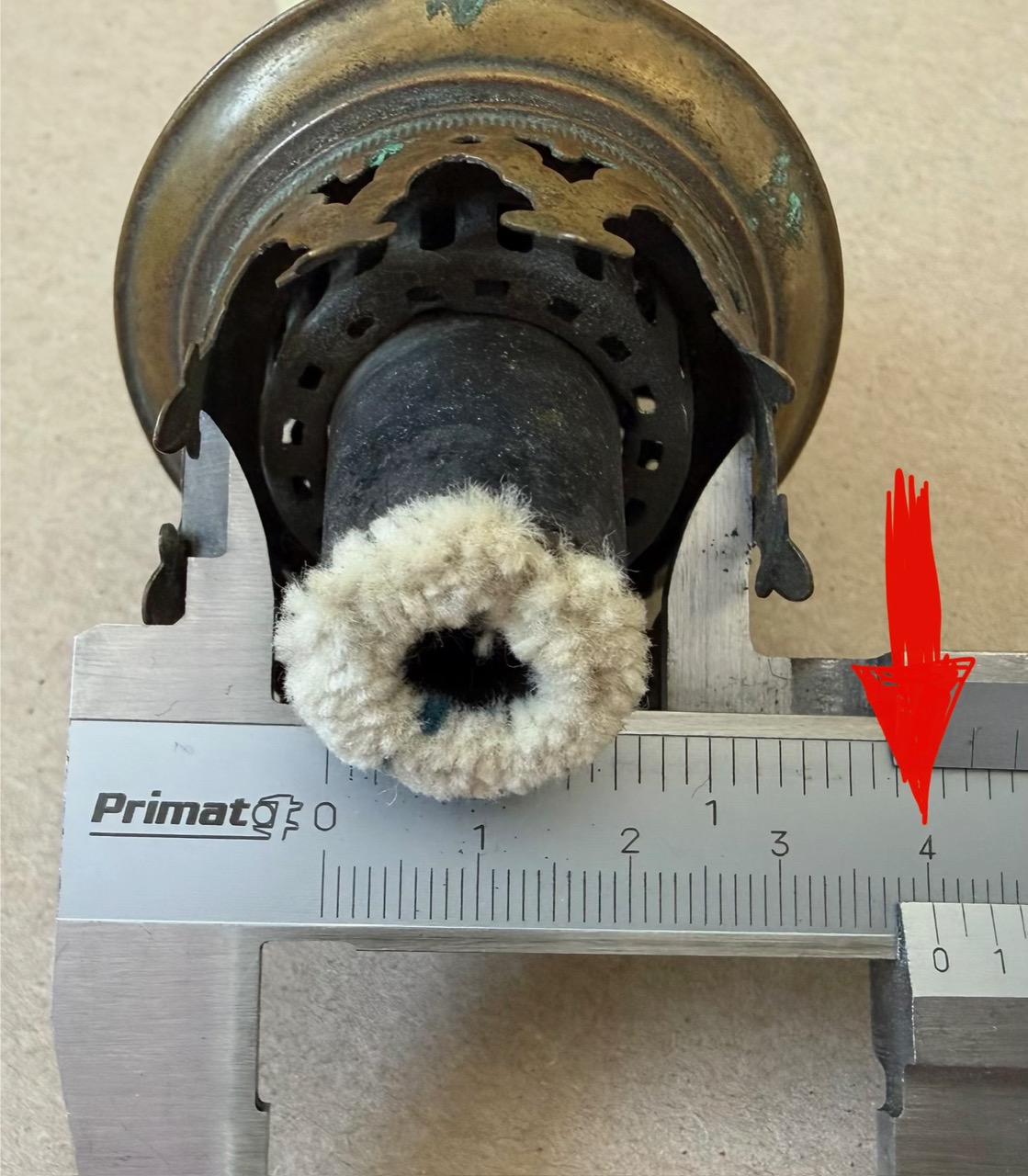

Brännaren ovan är 40 mm invändigt där glaset ska bottna. Du måste mäta på det bredaste stället och kronbladen måste stå rakt uppåt. I det här fallet kan vi enligt omvandlingstabellerna fastslå att 40 mm glas betyder att rundbrännaren är i storlek 10 linjer.
Hur du mäter glasets mått på en fotogenlampsbrännare
När du ska hitta rätt glasdiameter till din brännare är det den nedre ytterdiametern på glasets fot som är avgörande.
Steg för steg:
Kontrollera att kronbladen (hållarna i brännaren som håller i glaset) inte är intryckta eller utböjda. De ska stå rakt.
Mät den största invändiga diametern där glaset ska bottna. Helst med skjutmått.
Mät helst strax under kronbladen – där glaset faktiskt ska bottna.
Det mått du får invändigt i brännaren motsvarar glasets yttre nederdiameter.

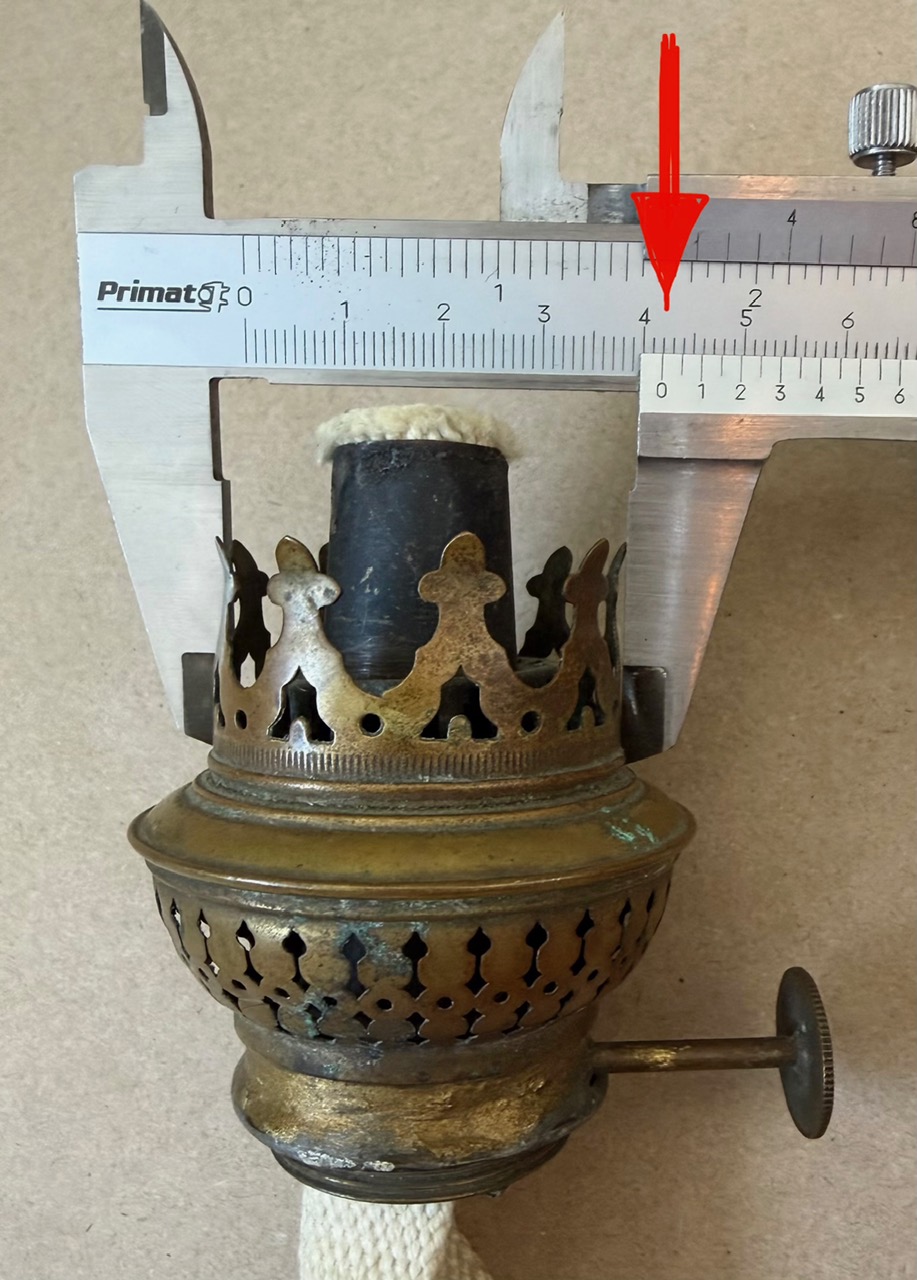

Om du inte kan mäta invändigt
I vissa fall är det svårt att komma åt med skjutmått inuti brännarens krona. Då kan du:
-
Mäta utsidan på samma höjd där glaset ska bottna
-
Dra av cirka 2 mm pga mässingsplåtens gods.
Det ger dig en bra uppskattning av rätt glasstorlek.
I bild exemplet här invid så har vi fått ett mått på 42 mm. Minus 2 mm ger ett glasmått på 40 mm.
Enligt omvandlingstabellerna kan vi fastslå att 40 mm glas betyder att rundbrännaren är i storlek 10 linjer.
Då vet vi också att vi behöver en veke som är 10 linjer. Alltså 50 mm bred ungefär.
Du ska läsa av skjutmåttet vid nollans streck.
En annat sätt att mäta storleken på din brännare

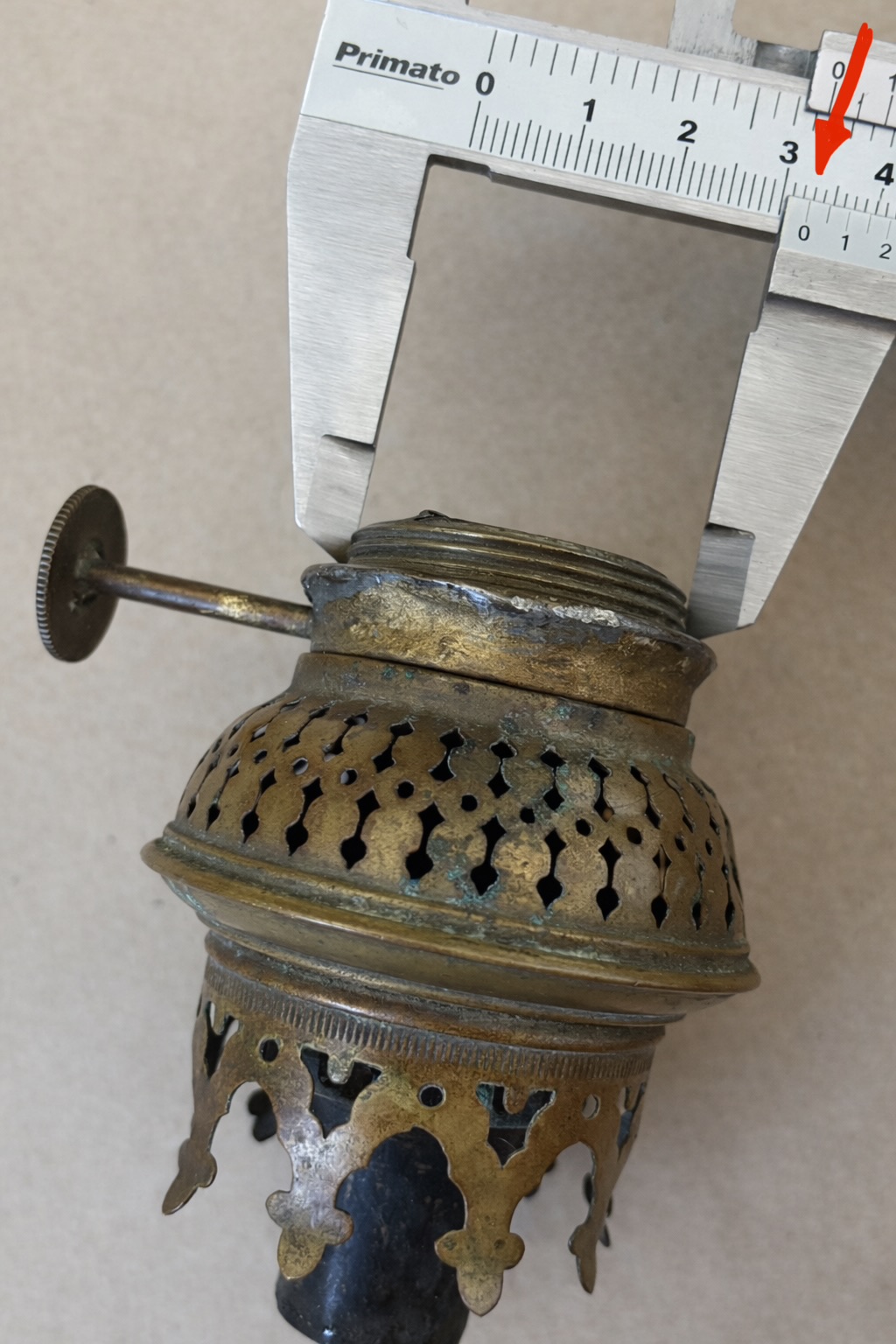

Om du tycker det är svårt att mäta glasets mått ovan så kan du annars mäta brännarens bottengänga. Rakt över - utvändig diameter. Detta går också relativt enkelt att mäta med tumstock eller linjal.
I bildexemplet här så ser du att gängan är cirka 33 mm i diameter. Det motsvarar ett brännarmått på 10 linjer. Då kan vi alltså konstatera att brännaren på bilden behöver en 10 linjers veke och ett 10 linjers glas. Enligt omvandlingstabellerna kan vi fastslå att veken då ska vara 50 mm och lampglaset 40 mm.
Om du tycker det är lättare så kan du ju mäta hålet till oljehuset invändigt istället. På samma ställe som du ska gänga fast brännaren. Det är samma mått.
Varför spelar lampglaset roll?
Att välja rätt lampglas till fotogenlampa är minst lika viktigt som att ha rätt veke. Fel glas kan göra att lampan:
-
Sotar kraftigt
-
Får ojämn eller fladdrande låga
-
Blir överhettad
-
Fungerar dåligt eller inte alls
Glaset styr luftflödet genom brännaren. Det är syretillförseln genom glaset som gör att lågan brinner stabilt och rent. Därför måste både diameter och form vara rätt anpassade till din brännare.
Vad händer om glaset är fel storlek?
-
Ett glas som är 1 mm för stort går i princip inte att få ned.
-
Ett glas som är 1 mm för litet fungerar ofta, eftersom kronbladen kan tryckas in något.
Är du osäker är det därför nästan alltid bättre att välja 1 mm mindre än 1 mm större.
Spelar glasets höjd någon roll?
Höjden på lampglaset påverkar normalt inte passformen i brännaren. Den är i första hand en estetisk fråga och styr hur lampan upplevs visuellt.
Däremot måste glasets form passa din brännartyp:
-
Flatbrännare kräver en viss luftspalt runt lågan
-
Rundbrännare (kosmos- och matadorbrännare) behöver rätt luftcirkulation
Fel form kan påverka lågan även om diametern är korrekt och fel form kan också lättare spricka.

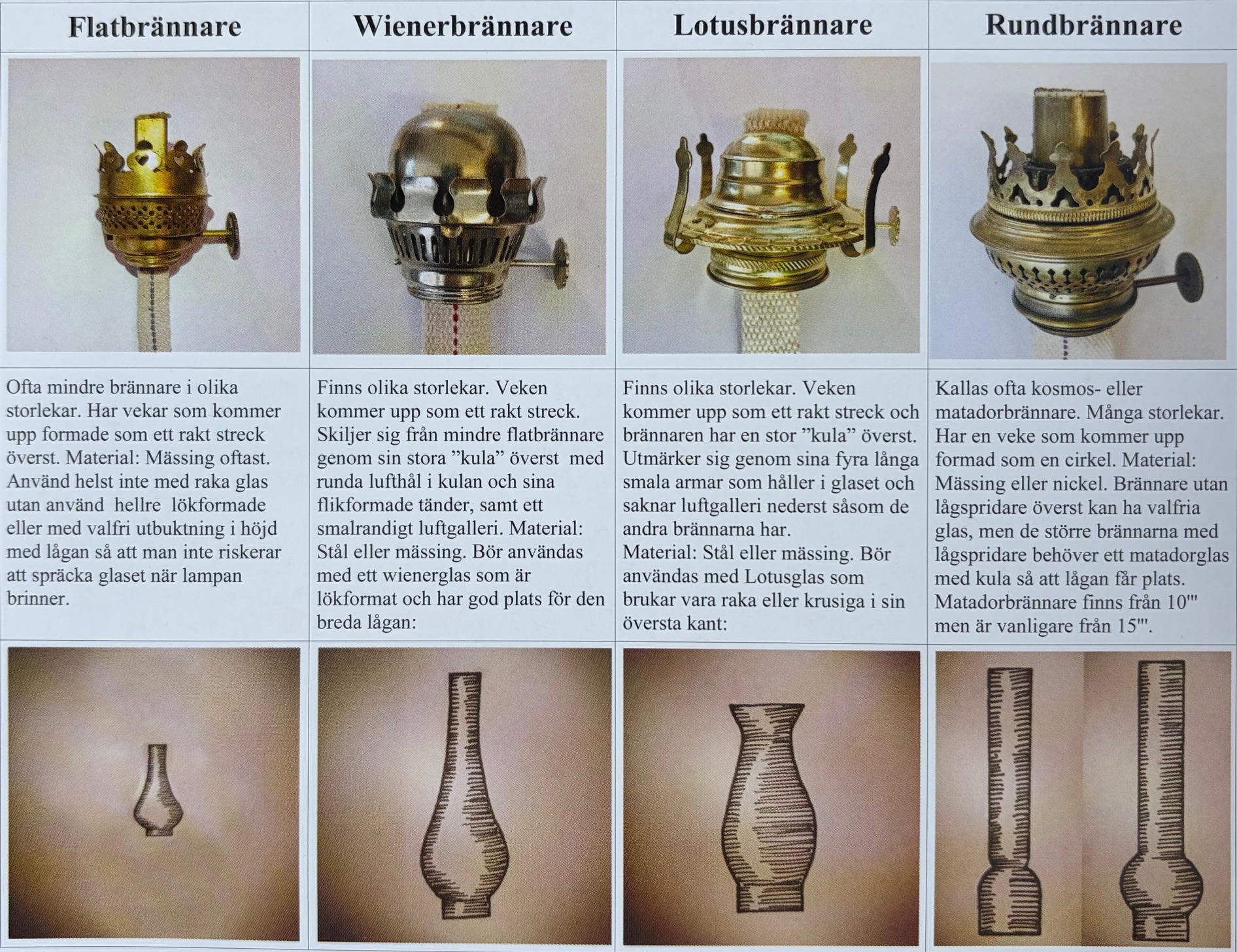

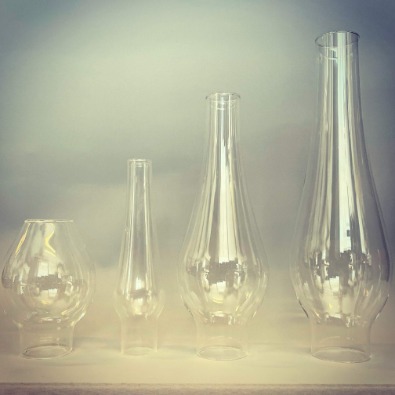

Hur du väljer rätt form på lampglaset:
Att välja rätt form på lampglaset till din fotogenlampa är minst lika viktigt som att välja rätt diameter. Fel glasform kan leda till överhettning, sprickor i glaset och en instabil låga.
Det är glasets form som reglerar syret som når förbränningspunkten vid lågan och som verkar avkylande.
Det finns en enkel grundregel:
👉 Använd aldrig för små glas – och använd aldrig kosmosglas på en flatbrännare.

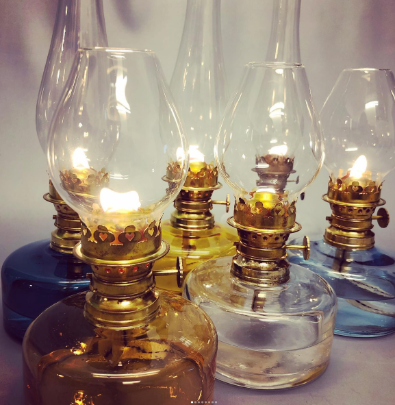

En flatbrännare är en brännare där veken kommer upp som ett rakt band. Den typen av brännare kräver ett glas som ger rätt luftspalt runt lågan.
Använd inte:
Raka kosmosglas
Glas med för smal midja
För låga eller trånga glas
Ett för smalt glas gör att lågan kommer för nära glasväggen, vilket kan orsaka sprickor och sotbildning.
Kosmosglas och rundbrännare
Ett kosmosglas (rakt glas med avsmalnande midja) är särskilt anpassat för rundbrännare, där veken formas till en cirkel upptill.
Kosmosglas ska därför endast användas på:
-
Kosmosbrännare
Här är glasets midja viktig eftersom den styr luftflödet och ger rätt drag i lågan.
OBS: En del äldre specialbrännare ska också ha nästan kosmosformade glas, såsom diamantbrännare och moderatörlampor, men de är lite annorlunda i formen.
Kan man använda lökformat glas på kosmosbrännare?
Ja. Ett lökformat lampglas fungerar oftast bra på en kosmosbrännare och påverkar sällan varken lågan eller säkerheten negativt – förutsatt att diametern är korrekt. Det ger en annan estetik, men tekniskt fungerar det.
Hur man mäter övriga delar
Nu har vi gått igenom hur du mäter de tre viktigaste delarna på fotogenlampan: veken, brännaren och glaset.
För att kunna mäta övriga delar på din lampa räcker det oftast med en tumstock eller ett skjutmått och man mäter det mesta andra i mm och cm.
Har du en skärmring eller kupring så mäter du hur stor skärm som får plats och sen tar du en skärm som är aningen mindre än det mått du har på din lampa, så glaset inte hamnar i spänn.
Hur ska jag mäta för att veta vilken lampskärm som passar på min fotogenlampa?
Du ska mäta din invändiga diametern mellan "väggarna" i din skärmring. Sätt en rak tumstock mellan dessa väggar och mät vilken diametern är på cirkelns bredaste ställe. Ibland har skärmringen fått fel form med tiden, så det kan vara bra att ta flera mått på olika ställen.
Såhär ställer du tumstocken mot innerväggen i skärmringen på ena sidan.
Sen läser du av tumstocken på andra sidan. Tänk på att hålla stocken i stående position och
att mäta på flera ställen i ringen för att få korrekt diameter. Den här aktualla skärmringen är 235 mm
i invändig diameter. Ett klassiskt mått på många bordslampor.

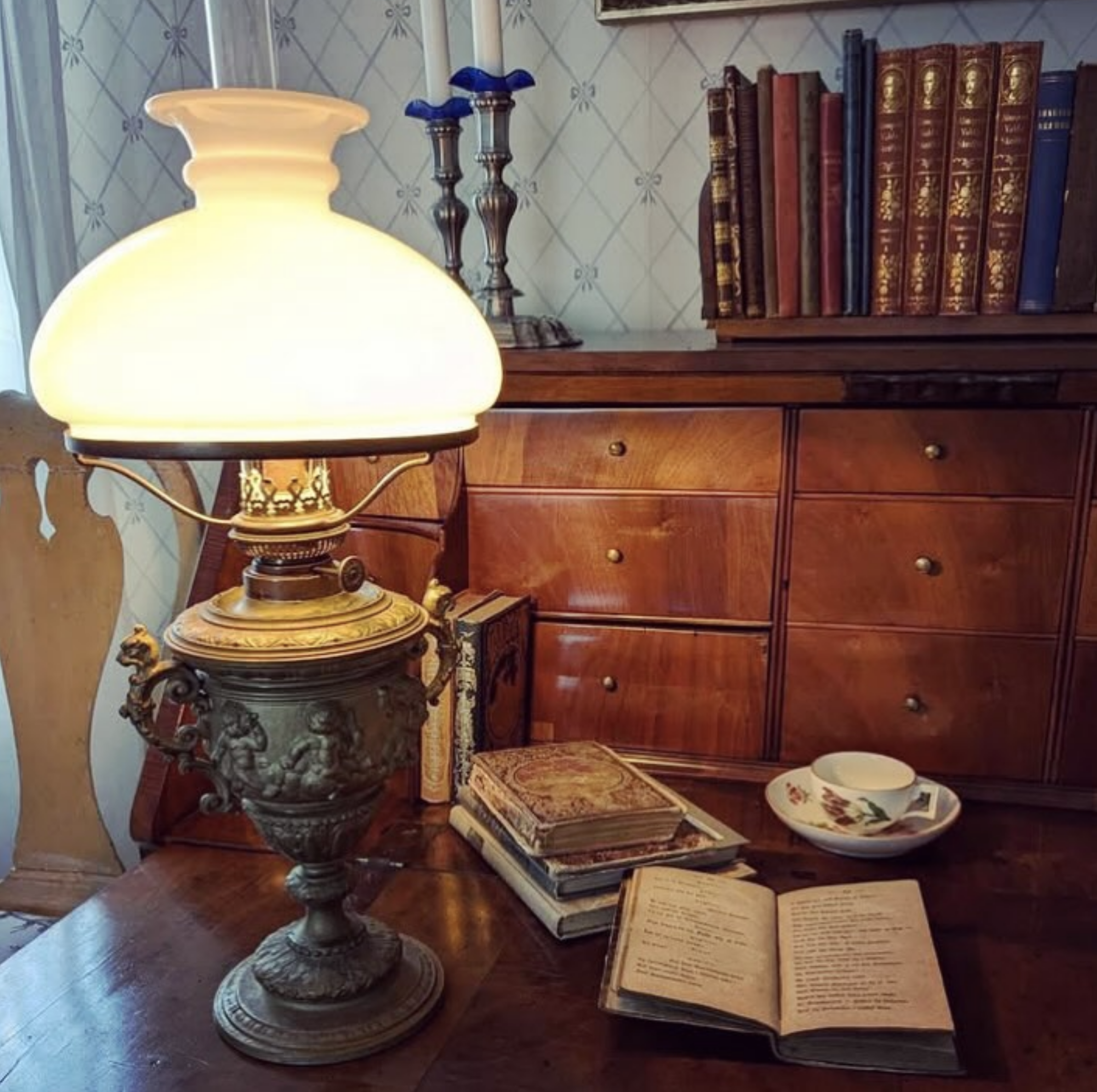

Hur vet jag om jag ska ha en Vestaskärm eller en Rochesterskärm?
En Rochesterskärm är rakt avklippt nedtill mitt i magen - medan en Vestaskärm har en indragen midja i foten. Hur vet du vilken sort du ska ha? På en del lampor kan man välja fritt, om man har rätt skärmring i lämplig storlek. Varje Rochesterskärm behöver ett litet "golv" att stå på inuti skärmringen, medan en Vesta kan hänga på sin utbuktande mage. De är olika stora och upplevs även så på lamporna. En Vesta sväller ut mer och upplevs därför som större än en Rochester. En Vesta behöver också plats för sin mage, så länkarmarna på takfotogenlamporna får inte sitta för tätt inpå själva skärmringen, för då kommer skärmen att ligga emot upphängen och det är inte bra. Är det för trångt så är det bättre att titta på Rochesterskärmar.
