Linjermått på fotogenlampor – historia och förklaring
Linjermått är ett äldre måttsystem som fortfarande används för att ange storlek på vekar, brännare och lampglas till fotogenlampor. Måttet anges i så kallade linjer (''' ), och förekommer ofta på klassiska flatbrännare, kosmosbrännare, wienerbrännare och matadorbrännare.
Trots att millimeter idag är vårt standardmått lever linjemåttet kvar inom lampvärlden – särskilt vid renovering och identifiering av äldre fotogenlampor. På den här sidan förklarar vi vad linjemått är, hur det uppstod historiskt och hur du enkelt omvandlar mellan linjer och millimeter kan du läsa mer om i våra omvandlingstabeller.
Vilka fotogenlampor mäts i linjer?
Inom fotogenlampornas värld finns det en väldigt stor andel lampor som enklast går att mäta i linjer. Dock inte alla fotogenlampor på marknaden - utan endast de som vi klassificeras som klassiska flatbrännare eller som kosmos- eller matadorbrännare(som båda två är rundbrännare). Även Wienerlamporna kan mätas i linjer. Lotuslamporna däremot mäts fortfarande i tum. Så man kan säga att äldre europeiska klassiska fotogenlampor mäts i just linjemåttet.
Mäts moderna fotogenlampor också i linjer?
Lampor som inte mäter i linjer är t.ex. fotogenlampor från Strömshaga, Solstickan eller de söta små lamporna som ofta är märkta med "Made in Hong Kong" under foten. Här fungerar det bra att endast mäta i mm.
För att veta vilken lampa du har och huruvida du överhuvudtaget ska mäta i linjer - så kan du läsa mer om just din brännare på sidan med brännare eller kontakta oss via mail eller sms på nummer 072 70 30 250.
Även år 1892 var det hjälpsamt att ha en tabell som översatte '''(linjer) till m/m (millimeter).
Vad är en linje?
Enkelt uttryckt som äldre längdenhet:
En linje är en tolftedels tum.
- 1 fot = 12 tum.
- 1 tum = 12 linjer.
- 1 linje = Beroende på land, stad och årtal varierar bredden mellan 2-3 mm.
Har du en 10''' fotogenlampa innebär det att både brännare, linjeglas, veke, oljehusring och eventuell kup- eller skärmring är i just storleken 10'''(linjer).
Vem införde linjemåttet på fotogenlampsdelar?

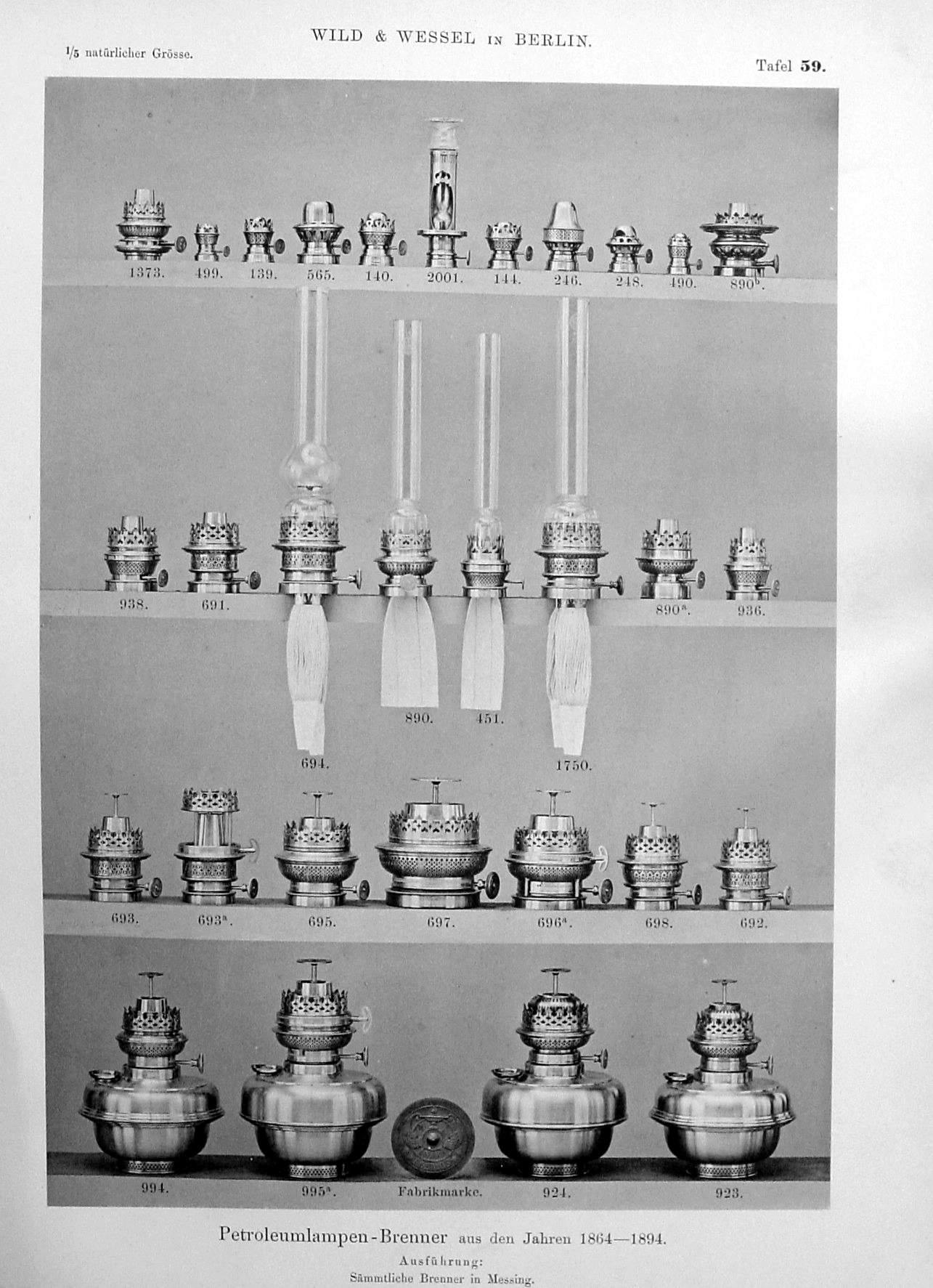

Det var Wild & Wessels stora lampfabrik i Berlin, Tyskland som var en av de tidigaste som började tillverka brännare till fotogenlampor när fotogenet började spridas och som tidigt fastställde normalmått på alla gängor till fotogenlamporna. Deras mått antogs snart av andra fabrikanter och blev normgivande för industrin och är det än idag, särskilt efter att de uppfunnit kosmosbrännaren.

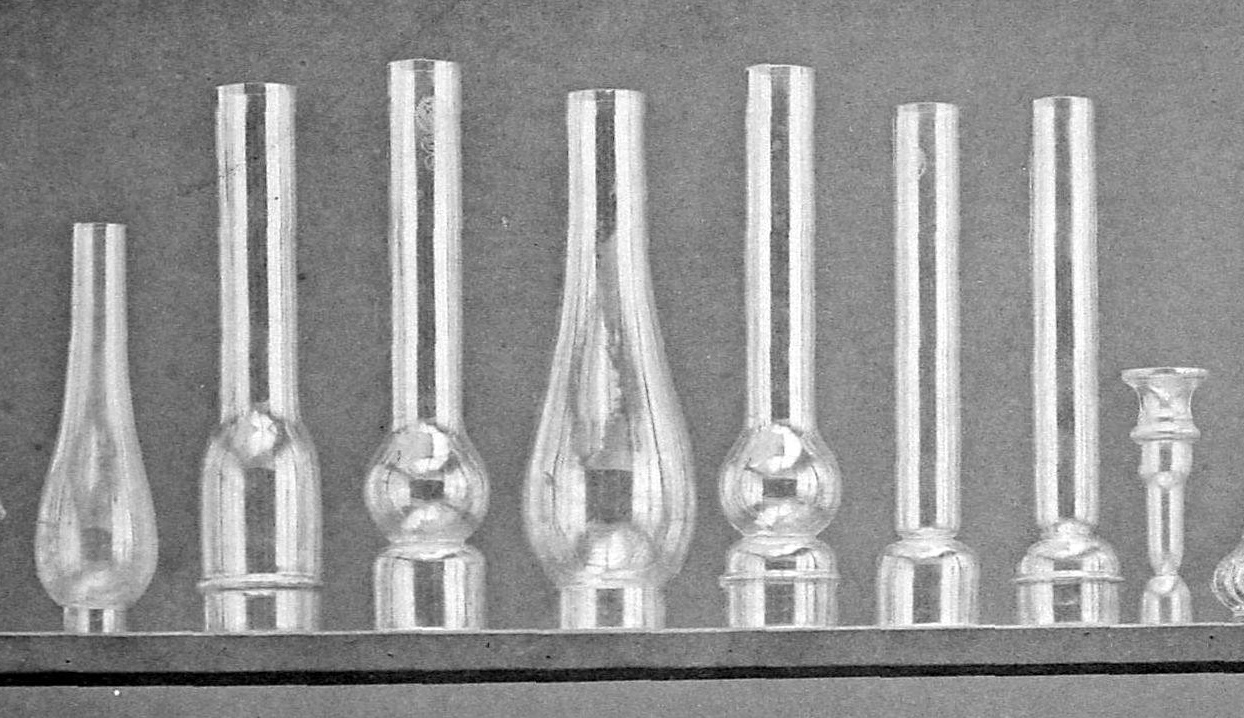

De fastställde även normalmåtten på alla glas redan år 1865 efter deras brännare och överlämnade profilsnitt samt måttmallar till dåtidens glasfabrikanter.
Även vestaskärmar med sin utsvängda mage infördes av dem redan år 1868 och blev omåttligt populära.
Wild & Wessel skriver själva i sin jubileumsbok från 1894 att förvirrningen kring fotogenlampsglas var så stor i början av fotogenepoken (1850/60) att det var ogynnsamt för användningen av fotogenlampor hos allmänheten. Därför lade man snabbt stor vikt vid att standardisera måtten och skapa en enlighet kring gängmått, glas och skärmar. Både för allmänhetens och fabrikanternas egen skull.
Hur mättes delar till äldre oljelampor innan fotogenlampan?
Före fotogenets "upptäckt" på 1850-talet så fanns det oljelampor som brann på olika typer av tyngre trögare bränslen såsom rovolja, valolja, rapsolja, tran osv.

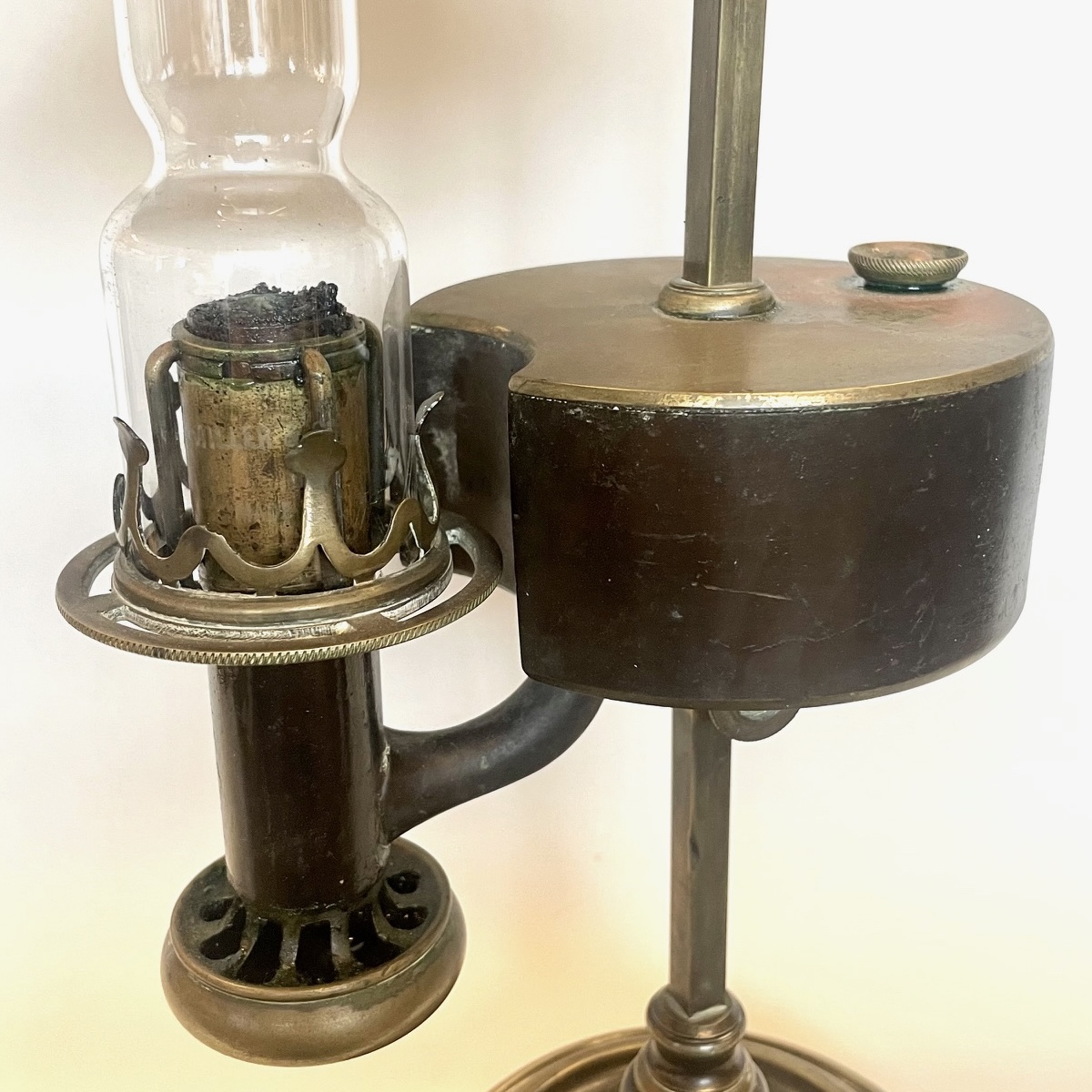

I Frankrike brukade man bestämma storlekarna på Argand- och Quinquetlampor efter bredden på den runda slangveke som man använde till dem. Man plattade till veken och sen mätte man bredden i franska linjer. Så även fast man införde metersystemet i Frankrike år 1799 så fortsatte man att beteckna lampornas delar i linjer. Precis som vi faktiskt fortfarande gör idag.
Hur uppkom dagens alla mått på fotogenlampsdelar?

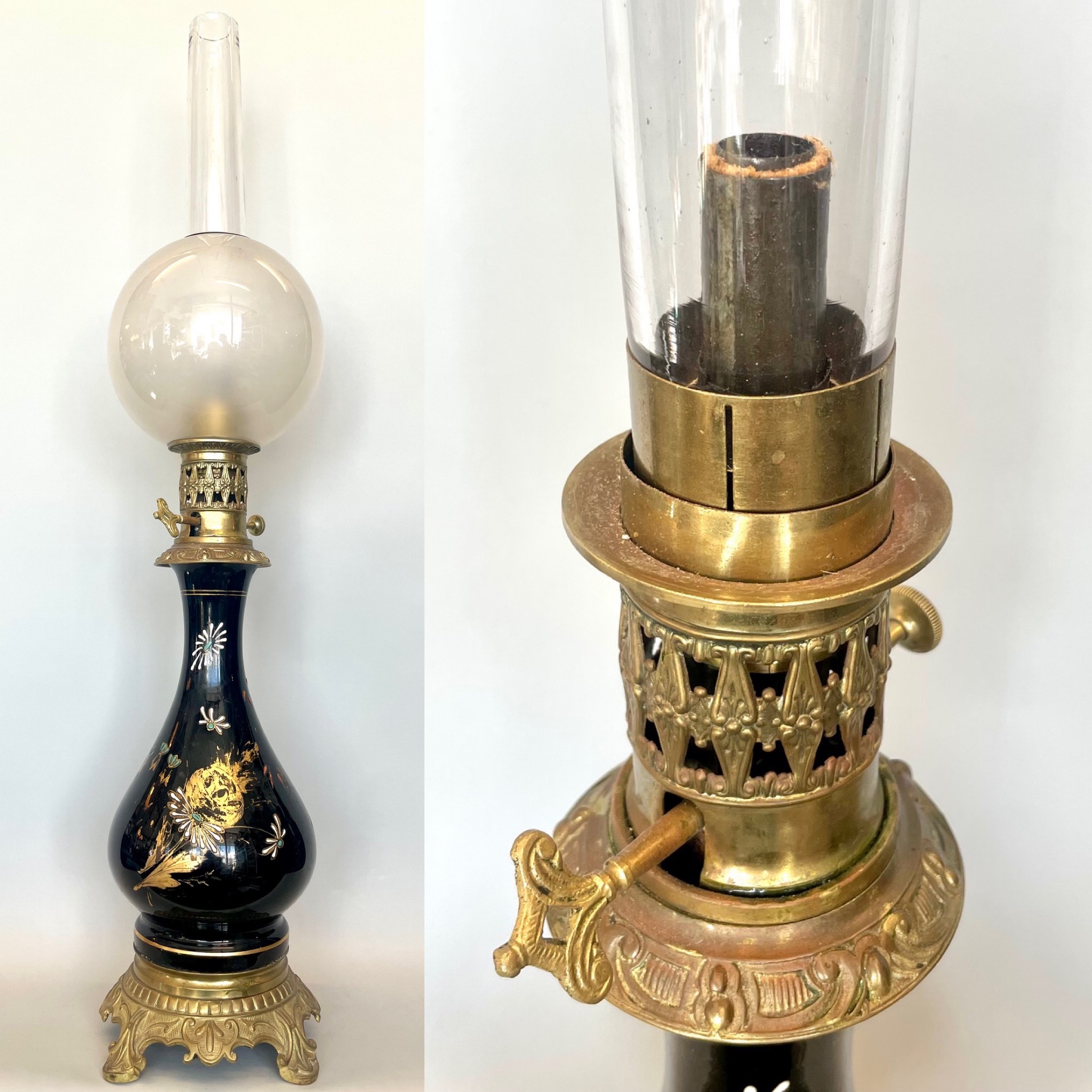

I Frankrike uppfanns många nymodigheter inom lamputvecklingen under 1800-talet, bl.a. moderatörlampan på 1830-talet som snabbt spreds internationellt och blev mäkta populär, se bild här invid.
Den viktigaste storleken kallades 13 linjer - eftersom veken var 13 franska linjer bred i platt tillstånd. Alltså en dryg tum eftersom en tum motsvarar 12 linjer.
Wild & Wessel behöll dessa måttbeteckningar på oljelamporna och började även kalla sina nyuppkomna brännare (1865-1870) i olika storlekar för närmast avrundade linjetal, vilket dock inte alltid motsvarade vekarnas exakta mått i platt tillstånd.

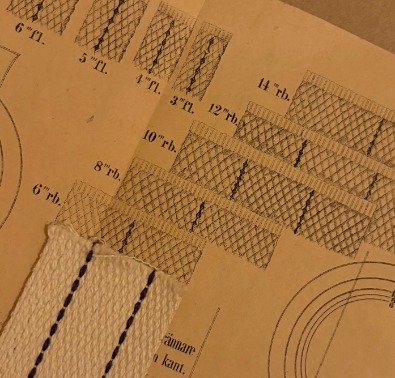

Närmare förklaring med exempel: Om man plattar till en slangveke(såsom moderatörlampans) så kommer den bestå av två lager tyg. När man sedan uppfann kosmosbrännaren som formade en cirkel från en helt platt veke så vek man den dubbel på längden innan man mätte bredden för att ange rätt mått i linjer. T.ex. en 10''' veke var drygt 50 mm i platt tillstånd och när man vek ihop den så blev den cirka 2,5 mm bred. Det avrundades till 10 linjer. På samma sätt gjorde man med 8''' och 6''' osv.
Varför tog inte mm-måtten över?
Allmänheten brydde sig inte om huruvida fotogenlamporna fortfarande mättes i linjer och man lärde sig snart de olika storleksangivelserna i linjer för olika storlekar. För lampfabrikanterna var det mycket lättare att behålla de gamla måtten, även om t.ex. lampskärmar mättes i cm. Idag är det ju mycket som vi fortfarande mäter i tum, såsom TV-skärmar, däck, spik, träreglar, plankor m.m.
Varför mäts en del fotogenlampsdelar i tum ('')?

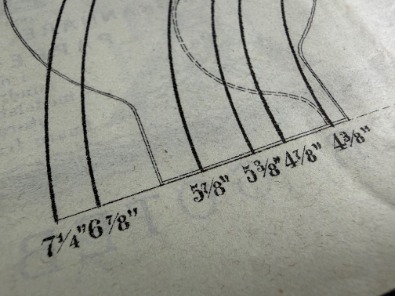

T.ex. Lotusglas mäts fortfarande i tum, men det beror på att de är från England/USA och där mäts fortfarande alla lampdelar i inches. På 1800-talets slut så mättes även vestaskärmar upp till 190 mm storlek i tum, istället för i mm. Det kom från den tid då glasfabrikanterna räknade alla dyra skärmar inom ett spelrum av en halv tum till samma pris, så lampfabrikanterna köpte och förde den största möjliga sort inom denna gräns. 7¼″ motsvarar 190 mm vestaskärm - en av de vanligaste storlekarna. Sen kom 180 mm och 155 mm osv.

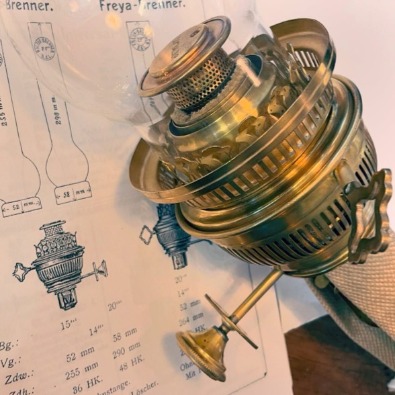

Hur veken styr hela fotogenlampans storlek
Inom fotogenlampor utgår man alltid från vekens linjemått när man bestämmer övriga delar.
-
För en 8''' veke sitter i en 8''' brännare
-
På en 8''' brännare använder ett 8''' lampglas
Alla andra delar på lampan kallas automatiskt också för 8''' isåfall: oljehus, kupring osv.
-
Precis som en 20''' veke kräver en 20''' brännare och ett 20''' lampglas osv.
Systemet med linjer till fotogenlampor är konsekvent – vilket gör det enkelt att byta delar när man känner till linjemåttet. Då behöver man aldrig mäta de enskilda delarna för sig för att hitta rätt. Mät valfri del för att fastslå ditt linjemått så kan vi lätt ordna fram övrigt du kan tänkas behöva till just din lampa.

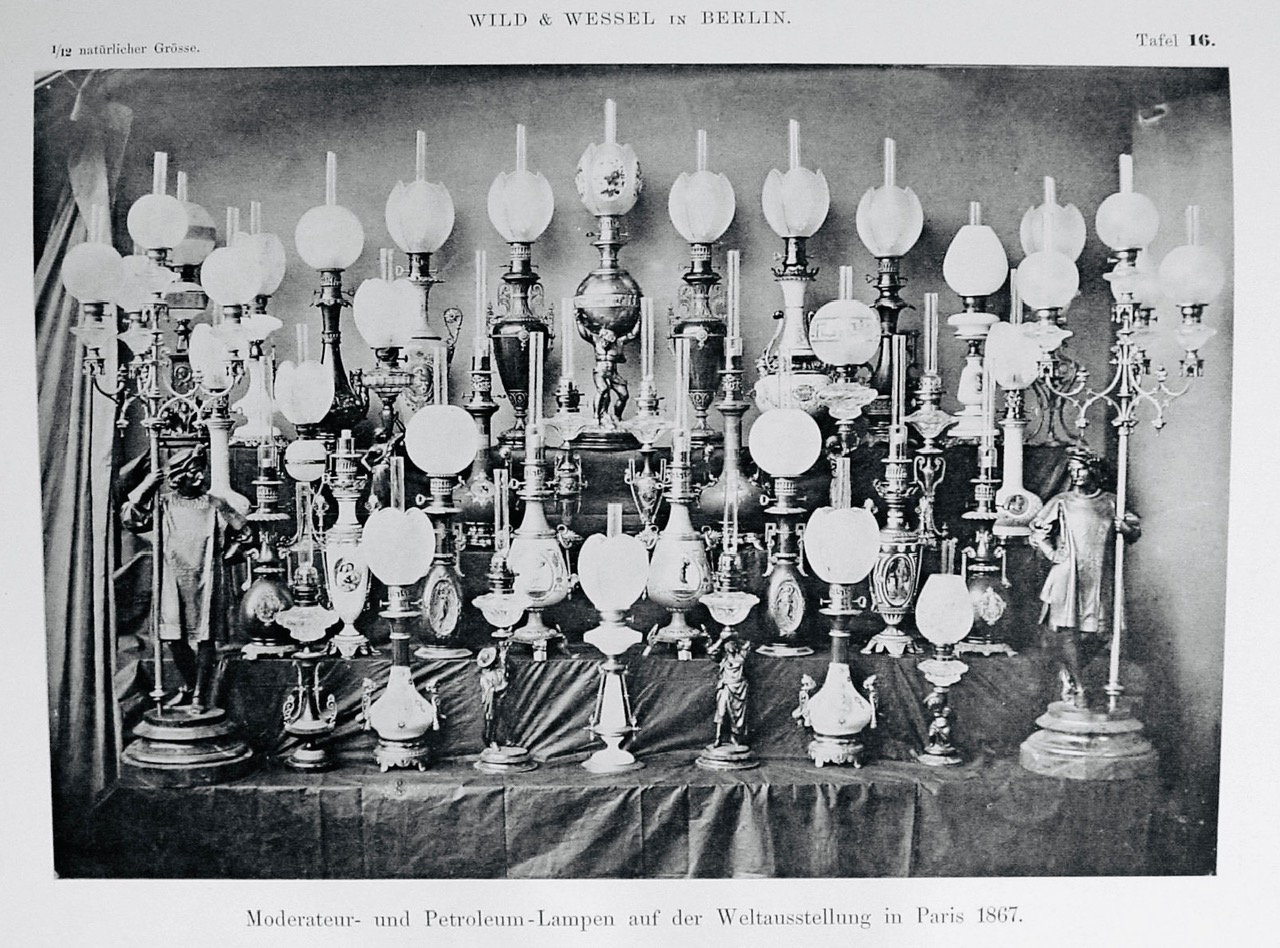

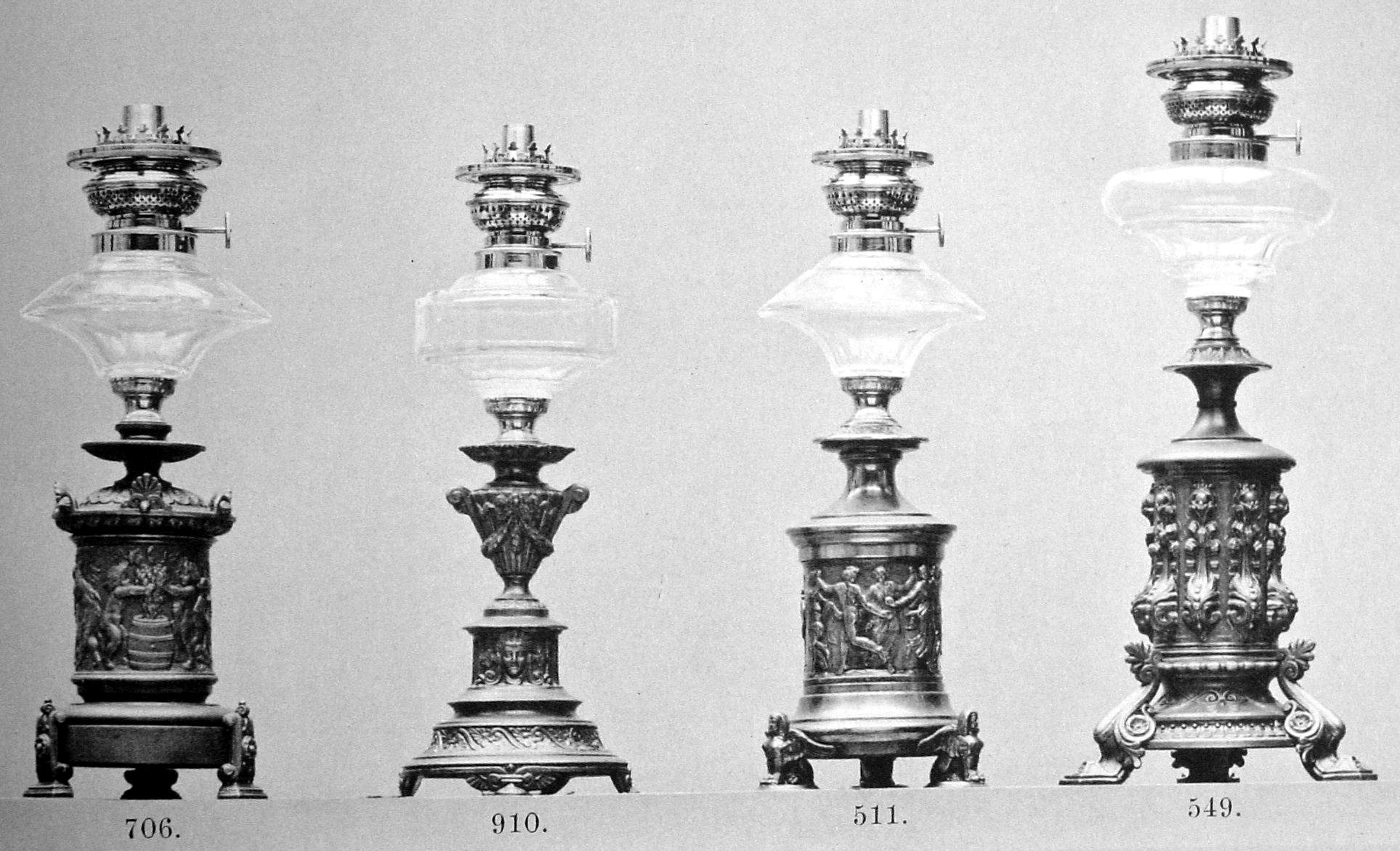

Här en bild från världsutställningen i Paris 1867 när Wild & Wessel har infört sina nya storlekar i linjer på sina kosmosbrännare
och visar upp dem för världen tillsammans med de fortfarande populära moderatörlamporna i sortimentet.
Vanliga frågor & svar om linjemåttet (FAQ)
- Vad betyder 14''' på en fotogenlampa?
Det betyder att lampan är i storlek 14 linjer och då säger man att den har en 14 linjers veke och ett 14''' glas och en 14''' brännare. Varje lampdel går såklart också att mäta i mm. T.ex. så har 14''' fotogenlampor en 67 mm bred veke, ett 52 mm brett glas och en 39 mm gänga under brännaren - men som ni hör så korresponderar inte dessa mått så bra med varann som linjemåttet gör.

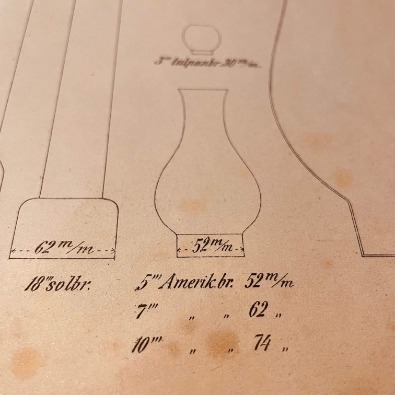

- Hur omvandlar man linjer till millimeter?

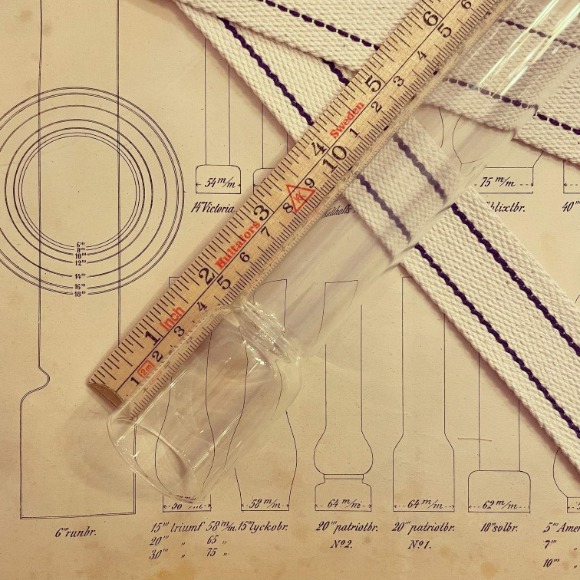

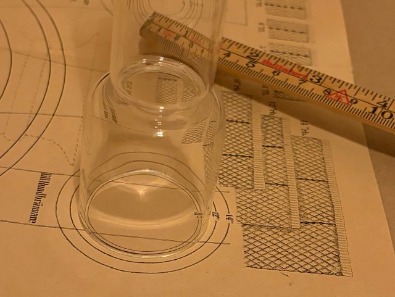

Dessa mått går inte att översätta eller omvandla på det viset rakt över - eftersom linjemåttet är detsamma på alla delar på samma lampa - men ni kan hitta ett motsvarande mm-mått på varje enskild del genom att titta i våra omvandlingstabeller eller så kan ni läsa mer om hur man mäter på varje del var för sig.
- Är linjemått samma i alla länder?
Linjemåttet, precis som tum- och fotmåttet, har varierat kraftigt mellan länder och även städer inom samma land under olika tider i historien. En fot var inte lika lång i Italien som i Sverige. Detta var ju metersystemet en bot på. Men när det gäller fotogenlampslinjer så satte ju Wild & Wessel tidigt en standard för dessa. Det har dykt upp en del fabrikanter efter detta som velat skapa egna storlekar och som haft lite udda gängor osv. men detta har aldrig blivit ett framgångsrecept. Flera av de större storlekarna på brännare har varierande mått kring glas och vekar osv.
- Varför används linjemått fortfarande?
Det är väldigt enkelt för lampfabrikanter även idag att förhålla sig till dessa standardmått. Idag kan du gå in i en lampbutik och säga att du har en 10 linjers lampa hemma som behöver en veke och ett glas. Då får du en 10 linjers veke och ett 10 linjers glas med dig hem. Det allra bästa är att alla delar som tillverkas idag fortfarande passar i en fotogenlampa tillverkad 1870, då samma mått, gängor och principer tillämpas.
- Kan en 10''' veke passa i en 14''' brännare?
Nej, veken ska alltid vara i samma linjemått som brännaren, annars får du problem med lågan när den blir varm.
- Är linjemått och tum samma sak?
Det är en vanlig missuppfattning, men en linje är en tolftedels tum och förhåller sig litegrann till varann som millimeter förhåller sig till centimeter. En linje betecknas med tre primtecken istället för två.
- Om min veke har två vävda linjer i tyget, är det då två linjer?
Nej, vekens vävning och design visar inte alls vilket linjemått den är. Det är mer en estetisk fråga och varje bandväveri har sina eventuella linjer i olika färger invävda i tyget.
- Om jag har en 15 linjers brännare - brinner den då med en ljusstyrka som hos 15 stearinljus?
Detta är ytterligare en myt och missuppfattning. Lyskraften hos en fotogenlampa beror dels på veken och dels på brännarens beskaffenhet. Olika brännartyper ger olika mycket ljus, även om de har nästan samma storlek på brännaren. Enligt den gamla lamptillverkaren Arvid Böhlmark i Stockholm 1891 så motsvarade 10 linjer lyskraften hos 30 normalljus på den tiden. Sen beror det också på lågans storlek såklart och hur mycket du skruvar upp veken.
- Om min brännare har 12 piggar överst så är det 12'''?
Nej, det varierar kraftigt mellan olika brännartillverkare och om antalet "piggar" som ska hålla i glaset råkar motsvara antalet linjer på samma brännare så är det endast en slump. Däremot kan du alltid mäta hur stort glas som kan bottna i brännaren eller vilken gängdiameter är om du vill veta vilket linjemått din brännare har. Läs mer om hur du mäter din brännare HÄR.
